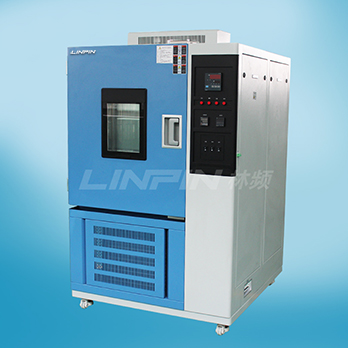

高低溫恒溫試驗箱的6大系統的工作原理高低溫恒溫試驗箱由制冷系統，加熱系統，控制系統，溫度系統空氣循環系統，和傳感器系統等組成，上述系統分屬電氣和機械制冷兩大方面。下面初步敘述高低溫恒溫試驗箱幾個主要系統的工作原理和工作過程。



　　高低溫恒溫試驗箱的6大系統軟件的原理



　　1、制冷機組：制冷機組是綜合性高低溫恒溫試驗箱的重要一部分之一。一般高低溫恒溫試驗箱的致冷方法全是機械設備致冷及其輔助液態氮致冷，機械設備致冷選用蒸氣縮小式致冷，他們關鍵由制冷壓縮機，節流閥組織和空調蒸發器構成，因為我們實驗的溫度低溫要超過-55℃，單極致冷無法考慮符合要求，因而試驗箱的致冷方法一般選用復疊式致冷。



　　我廠生產制造的高低溫恒溫試驗箱的制冷機組由兩一部分構成，各自稱之為高溫一部分和低溫一部分，每一部分是一個相對性單獨的制冷機組。高溫一部分中冷媒的揮發消化吸收來源于 ， 低溫一部分的冷媒的發熱量而氣化;低溫一部分冷媒的揮發則從被制冷的目標(試驗箱內的氣體)吸熱反應以獲得制冷量。高溫一部分和低溫一部分中間是用一個蒸發冷凝器起來，它即是高溫一部分的冷卻器，都是低溫一部分的冷卻器。高低溫恒溫試驗箱的高溫一部分冷媒選用中溫冷媒，低溫一部分冷媒是選用低溫冷媒，箱里溫度能超過-70-150℃.



　　2、加熱系統：高低溫恒溫試驗箱的加熱系統相對制冷系統而言，是比較簡單。它主要有大功率電阻絲組成，由于試驗箱要求的升溫速率較大，因此試驗箱的加熱系統功率都比較大，而且在試驗箱的底板也設有加熱器。



　　3、控制系統：控制系統是綜合試驗箱的核心，它決定高低溫恒溫試驗箱的升溫速率，精度等重要指標。現在試驗箱的控制器大都采用PID控制，也有少部分采用PID與模糊控制相組合的控制方式。由于控制系統基本上屬于軟件的范疇，而且此部分在使用過程中，一般不會出現問題。



　　4、濕度系統：濕度系統分為加濕和除濕兩個子系統。



　　高低溫恒溫試驗箱的加濕方式一般采用蒸汽加濕法，即將低壓蒸汽直接注入試驗空間加濕。這種加濕方法加濕能力，速度快，加濕控制靈敏，尤其在降溫時輕易實現強制加濕。



　　高低溫恒溫試驗箱的去濕方法有二種：機械設備致冷去濕和干躁去濕。設備致冷去濕的去濕基本原理是將蒸發冷卻到含濕量下列，使超過飽和狀態含濕量的水蒸氣匯集溶解，那樣就減少了環境濕度。空氣干燥器去濕是運用打氣泵將試驗箱內的氣體抽出來，并將干躁的氣體引入，另外將潮濕空氣送進可循環系統運用的干躁開展干躁，干躁完后又送進試驗箱內，這般不斷循環系統開展去濕。如今絕大多數綜合性試驗箱選用前一種去濕方法法，后一種的去濕方式，能夠 使含濕量超過0℃下列。適用有不凡規定的場所，但花費偏貴。



　　5、傳感器系統：高低溫恒溫試驗箱的傳感器主要是溫度和濕度傳感器。溫度傳感器應用較多的是鉑電組和熱電偶。濕度的測量方法有兩種：干濕球溫度計法和固態電子式傳感器直接測量法。由于干濕球法測量精度不高，現在的試驗箱正逐步的以固態傳感器代替干濕球來進行濕度的測量。



　　6、空氣循環系統：空氣循環系統一般有離心式風扇和驅動其運轉的電機構成。它提供高低溫恒溫試驗箱內空氣的循環。
